耐高温绝缘灌封胶EI0191电容器小型电子元器件环氧树脂保护胶
2021年1月13日耐黄变水晶饰品硬胶ED0204
2021年1月14日耐高温绝缘灌封胶EI0191电容器小型电子元器件环氧树脂保护胶
2021年1月13日耐黄变水晶饰品硬胶ED0204
2021年1月14日简介

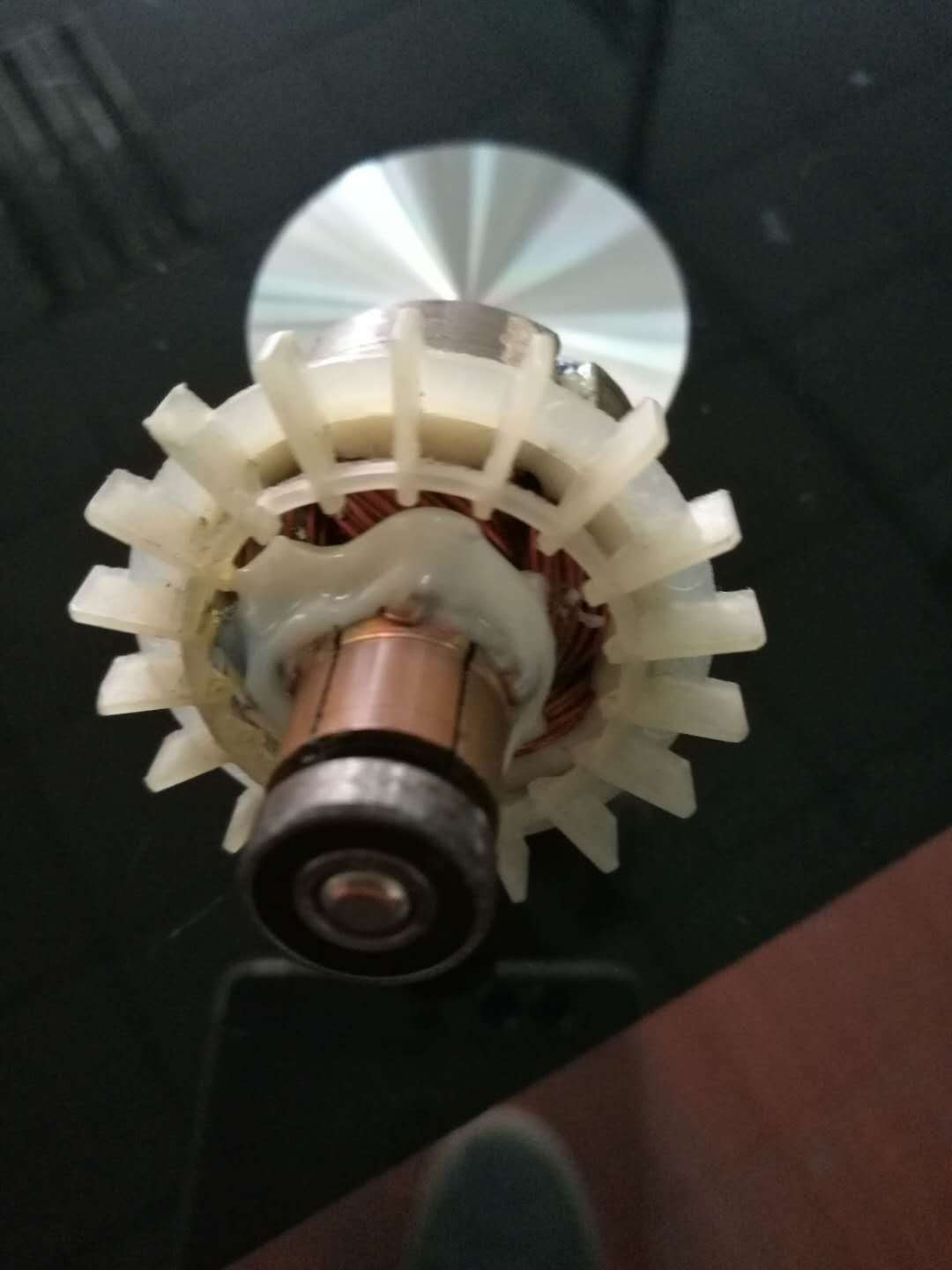

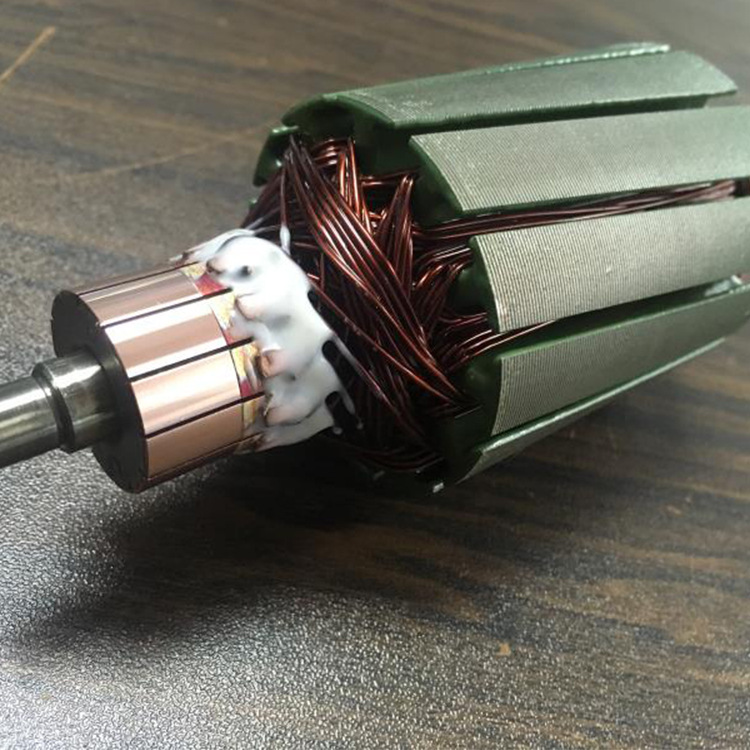

本产品为绝缘粘接灌封胶，是单组分环氧树脂胶粘剂，固化后绝缘性能良好，耐高温性能好，粘接强度高。适合于直流和交流电机转子颈部、电机绕线接头部位的粘接固定及包封，此外亦可用于各类变压器、电感、IC及其他器件的粘接。
产品特点
本产品为加温固化型，有很好的触变性；
固化后有较强的韧性，粘接部位粘接强度高、抗冲击，耐震动；
固化物具有良好的绝缘性，耐湿热和大气老化；耐酸碱性能好，防潮、防油性能佳。
外观及特性
EB0422 | |
外观及颜色 | 白色或黑色膏状 |
粘度（250C，mpa.s） | 35000-50000 |
比重（250C） | 1.4-1.5 |
建议使用方法
1． 将胶从冰箱拿出，室温静置1-3小时。
2． 使用前需充分搅拌，适当加热（40℃ – 50℃）会降低粘度，利于混合。
3． 将胶点在需要粘接和涂敷的部位，升温加热固化。
4． 胶液在固化的过程中，如果涂胶的量过多或温度过高可能会产生气泡，遇到此类情况请适当降低固化的温度。
5． 用毕及时封盖，并放入冰箱保存。
固化条件
完全固化的时间，依固化的温度而定，下列表中为最低固化时间：
温度 | 固化时间 |
120度 | 60分钟 |
固化后产品性能（常温固化）
表面电阻25度 | ohm.cm | >1014 |
体积电阻25度 | ohm.cm | >1015 |
耐电压 | 25度 KV/mm | >18 |
介电常数 | 1kHz | 4.1 |
粘接强度 | Kg/mm2 | 9-11 |
硬度 | shore D | 83 |
热变形温度 | ℃ | 135 |
吸水率 | %24小时 | 0.04 |
线膨胀系数 | cm/cm/℃ | 4.8×10-5 |
包装与储存
1． 本品采用胶桶包装，1KG、5KG、25KG /桶或按客户需要包装。
2． 密封后于冰箱5℃存放，本品自生产之日起，储存期3个月。超过贮存期若粘度合适仍可使用。
3． 从冰箱取出使用时，应在室温中放置（2-3小时）方可使用。开盖使用后请立即封存。
4． 本产品按非危险品运输及储存。
5． 使用过的胶粘剂应另外存放，不可与新胶粘剂混合反复使用。
健康与安全事项
1． 在每天工作完成后用有机溶剂清洗所有的工具和设备。
2． 工作场所应确保清洁，空气流通，必要时必须安装抽风设备。
3． 操作时戴保护手套，最好在棉纱外层加橡胶手套。
4． 应尽量避免与人体接触。如果不慎溅到皮肤上，可用布尽快除去，再用肥皂和自来水清洗干净，如发现过敏，应请医生检查医治。如果不慎溅到眼中，应用0.9%无菌食盐水冲洗15分钟以上，并请医生检查医治。
5． 溅出的胶可用布蘸去或用沙吸附。清洗时最好使用丙酮或丁酮，再用肥皂和自来水 清洗干净。
干燥后的产品不溶解于水及有机溶剂。丢弃处理时应按照当地环保部门的要求处理
